[네트워크관리사] LAN 케이블 제작



네트워크관리사 실기 시험에서는 LAN 케이블을 직접 제작하여 제출하는 것이 하나의 과제이다.

총 6점 배점으로 알고 있는데, 100점 만점 중 60점 이상 득점 시 합격하는 시험에서 6점은 매우 큰 점수이기 때문에 꼭 반복 숙달하여 점수를 획득할 수 있도록 노력하자.





■ 준비물

• 다이소 에서 산 멀쩡한 LAN 케이블 ( 실험용 제물)
• RJ-45 커넥터 (8P8C)
• 크림퍼(압착기)
• 케이블 피복 벗기는 도구

연습을 위한 구입비용 = LAN 케이블 1,000원, 랜 툴 키트 ( 커넥터, 크림퍼, 피복탈피기) 약 10,000 원 = 11,000원 으로 구비하였다.



■ 순서: T568B 기준 케이블 색상 배열

가장 많이 사용하는 표준은 T568B다.  아래 순서대로 1번부터 8번까지 순서를 외워야 한다.

1. 주황줄 (White-Orange)
2. 주황 (Orange)
3. 초록줄 (White-Green)
4. 파랑 (Blue)
5. 파랑줄 (White-Blue)
6. 초록 (Green)
7. 갈색줄 (White-Brown)
8. 갈색 (Brown)

※ 양쪽 모두 동일하게 연결하면 스트레이트 케이블, 한쪽만 바꾸면 크로스 케이블이 된다.
-> 스트레이트 케이블로 제작해야 한다!



※ 순서를 쉽게 외우는 법 -> 주황줄, 주황, 초록줄, 파랑, 파랑줄, 초록, 갈색줄, 갈색 으로 외우면 된다. 그냥 외우기 어렵다고 생각하지 말고 쉽다고 외우고 생각하고 외우면 쉽다. 팁 같은 걸 바라지말고 정직하게 외울건 시간들여 외우자



■ 제작 과정

쉽게 잘린 적장의 머리를 보니 섬뜩하다

1. 연습을 위해 멀쩡한 케이블의 머리를 자른다.



2. 피복 탈피기를 이용하여 외피를 약 2.5cm 벗긴다. 자 를 시험장에 가지고 갈 수없을 수도 있기 때문에 제작에 유리한 2.5cm 는 엄지손가락 한 마디로 기억 해둔다. ( 탈피기의 두 번째 홈을 이용하여 한 바퀴 돌리니 쉽게 제거 되었다.)

3. 안에 꼬여 있는 4쌍을 풀고, 위 순서대로 정렬한다.



4. 가닥을 일렬로 잘 펴고, 끝을 잘라 정리한다. 바닥에 선을 놓고 힘을주어 펴주고, 정렬하여 크림퍼에 있는 절단 날로 컷팅해주면 쉽게 정렬된다.







5. RJ-45 커넥터에 정확히 밀어 넣는다. (커넥터의 평평한 부분이 위로 가게 한 뒤 왼쪽 맨 끝이 주황줄 부터 이다)

커넥터의 끝까지 잘 밀어넣고 혹시 넣는 과정에서 케이블의 순서가 바뀐 것이 없나 잘 확인해준다.



6. 크림퍼로 단단히 눌러 압착한다. (딱?짝? 소리가 난다)





7. 정상적으로 인터넷 신호가 잡히는지 확인한다.

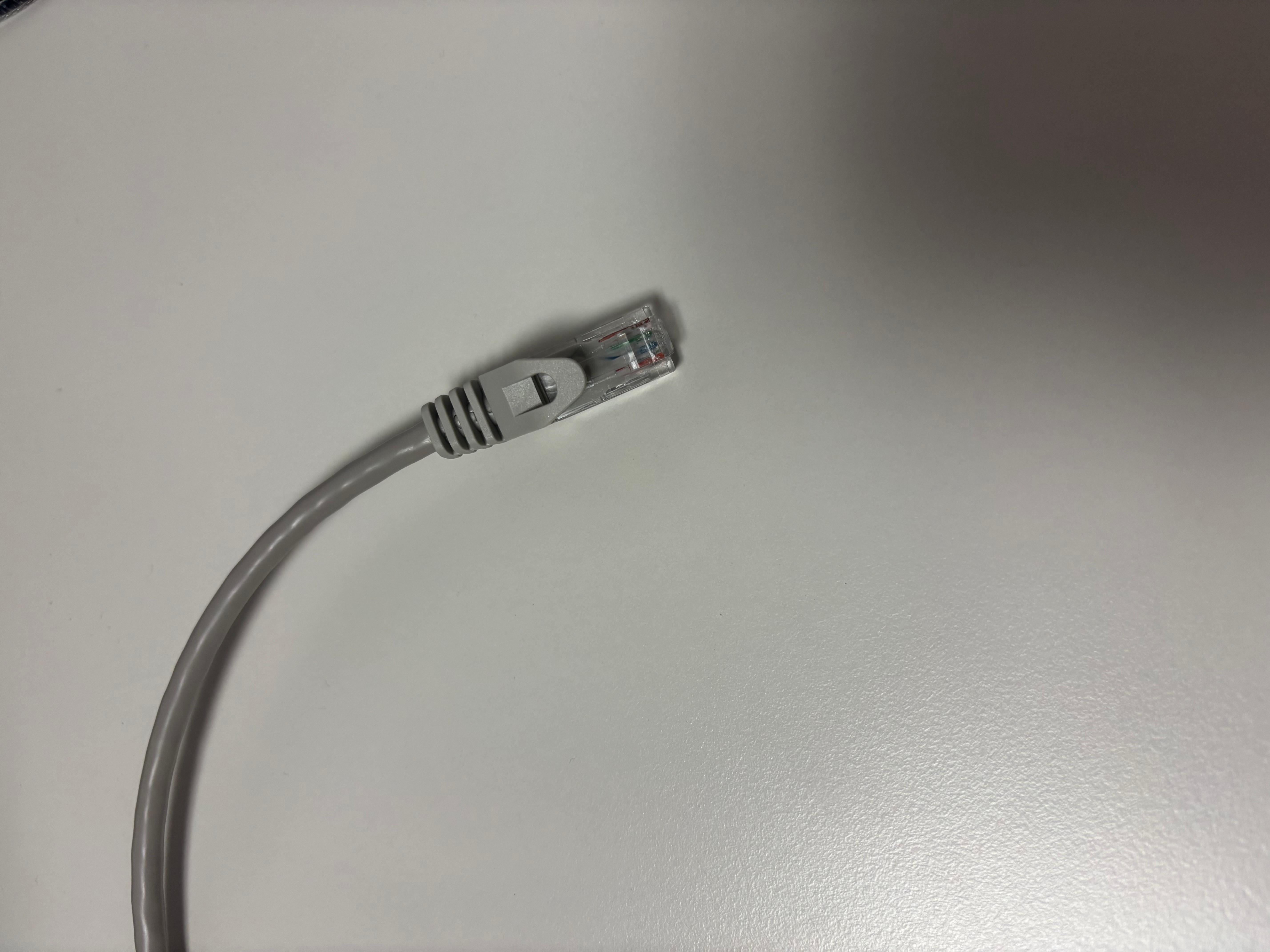

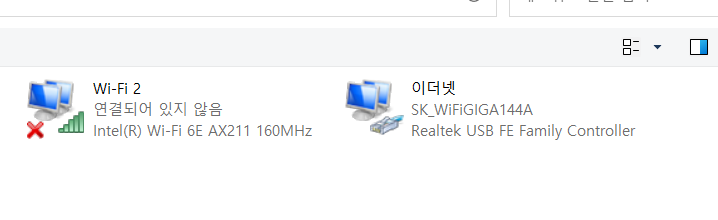

와이파이 연결을 끊었지만, 이더넷으로 유선연결이 확인되므로 이상없이 제작되었음이 확인되었다.





마무리



케이블 제작 연습한다고 멀쩡한 케이블을 잘라내서, 앞뒤가 다른 괴물이 탄생했다. 일단 커넥터와 선의 길이가 길어서 불안정하게 제작되었는데, 다이소에서 구입한 케이블이 십자모양의 내장 구분재? 가 있어서 케이블을 일렬로 정렬하기가 힘들어서 더 길게 빼서 제작하다보니 이렇게 되었다. 인터넷 연결이 된다고 하지만 실제 시험이나 사용시에는 문제가 될 수 있기 때문에 차차 손이 적응되면 방해물이 있더라도 단단하게 고정된 케이블을 만들 수 있도록 연습해야겠다. 빨리 내일 저 멀쩡한 머리를 또 잘라서 앞 뒤 커넥터를 맞춰줘야겠다.
